開放回路冷却塔と閉回路冷却塔: 2026 年に選択すべき産業用冷却システムはどれですか?
Aug 04, 2026
[TL;DR]オープン（蒸発）冷却塔は空気を水と直接接触させ、より低い初期費用でセルあたり 2,000,000～20,000,000 kcal/h の高容量負荷に適しています。{0}}閉回路冷却塔はプロセス流体を密閉コイル内に隔離し、流体の純度や下流の機器を保護しますが、消費電力は高くなります。このガイドでは両方のタイプを並べて比較しているので、調達エンジニアは見積もりを依頼する前にタワーのタイプ、容量、予算を照合できます。
プラントでチラー、誘導炉、射出成形ライン、または電力/石油化学プロセスを稼働している場合、指定する冷却塔のタイプは、今後 15-20 年間の光熱費、水処理コスト、設備の寿命に影響します。購入者は、プロセス流体を実際に外気から隔離する必要があるかどうか、またはオープンタワーの低価格タグが追加の水処理負荷に見合う価値があるかどうかを確認せずに、地元の請負業者が設置するのに慣れているタワーをデフォルトで選択することがよくあります。このガイドでは、開放 (蒸発) 冷却塔と閉回路冷却塔が実際に構造、コスト、適合性においてどのように異なるかを詳細に説明しているため、見積もりを依頼する前に適切な構成を最終候補として挙げることができます。
オープン (蒸発) 冷却塔: 大容量、低初期コスト
開放型冷却塔では、温かいプロセス水が充填媒体上に直接噴霧され、同時に空気が吸引または強制的に通過させられます - 水の少量が蒸発して熱が運び去られます。この空気と水の直接接触により、オープン タワーの建設が経済的になり、大規模な保守が容易になります。
カウンターフロー＆クロスフローFRP構造
LATINO の FRP- 構造の産業用冷却塔は、CTI 規格と ASTM E84 火炎伝播要件を満たす引抜成形グラスファイバー セクションを使用しており、従来の注ぐコンクリート塔-の代わりにコンクリートの洗面器の上に設置されています-。これにより、化学現場や沿岸地域での建設時間が短縮され、耐食性が強化されます。
フィールド-大容量セル用に組み立てられた-
各誘導ドラフト向流セルの定格は 2,000,000～20,000,000 kcal/h、水流量は 400～4,000 m3/h です。そのため、化学工場、製油所、発電所、大規模 HVAC システムでは、プロセス原水を空気から隔離する必要がない場合にはオープン タワーが好まれます。
閉回路冷却塔: クリーンで保護されたプロセス流体用に構築
閉回路（閉ループ）冷却塔は 2 つの流体回路を分離します。プロセス流体は密閉されたコイル チューブを通って再循環しますが、スプレー水と空気はコイルの外側にしか触れません。プロセス流体は外気、粉塵、生物増殖物と接触することはありません。
逆流式密閉冷却塔-
空気はコイルを横切って下向きのスプレー水に対抗して上向きに流れ、一定の温度勾配を維持します。オープンタワーと比較して、この構成ではプロセスループ内のスケーリング、腐食、生物学的増殖が排除され、下流の熱交換器、金型、誘導装置のメンテナンスが削減されます。
フリーズ保護とループの簡素化
プロセス流体は空気と接触することがないため、グリコールを直接添加して凝固点を下げることができます -。これは、北欧、ロシア、カナダのプラントにとって大きな利点です。また、クローズド タワーは、従来のオープン-タワー-プラス-熱交換器-の配置を 1 つの密閉された自己完結型ユニットに置き換え、床面積とポンプ配管を節約します。
開回路冷却塔と閉回路冷却塔: 並べて比較--
| 比較ポイント | オープン（蒸発）タワー | 閉回路タワー |
| 空気との流体接触 | プロセス水は空気と直接接触します | 連絡がありません- の流体はコイル内に密閉されたままになります |
| プロセス流体の純度 | 粉塵、スケール、生物増殖にさらされる | 保護されています。スケールや汚れのリスクが少ない |
| 一般的な前払い費用 | より低い同じ熱遮断率でも | 高いが、オープンタワー + 別個の熱交換器をアンダーカットする可能性がある |
| 動作電力 | 同等の負荷でのファン/ポンプ負荷の低減 | 同じ冷却効果を得るにはより多くの電力が必要です |
| 凍結防止 | さらなる防寒対策が必要 | 閉ループにグリコールを追加できます |
| 設置面積 / 設備数 | タワーのみ。絶縁が必要な場合は熱交換器を別途追加 | 単一の自己完結型ユニット、よりコンパクト |
| 標準容量 (セルあたり) | 2,000,000 ～ 20,000,000 kcal/h、水流量 400 ～ 4,000 m3/h | コイルバンドルごとのサイズ。直列または並列ユニットで拡張可能 |
| 最適な業界- | 発電所、大規模空調設備、製油所、石油とガス- | 高周波/中周波熱処理、プラスチック/ダイカスト-、化学反応器、電気メッキ |
出典: LATINO 製品仕様ページ工業用冷却塔そして密閉型冷却塔.
プラントに最適な冷却塔を選択する 5 つのステップ
- プロセス流体が外気に触れることができるかどうかを確認してください。汚染物質を含まない状態を維持する必要がある場合（誘導加熱ループ、電気めっき浴、プラスチック金型の冷却など）、閉回路タワーから始めるのがより安全です。{0}
- 熱遮断負荷を kcal/h で計算します。セルあたり 2,000,000～20,000,000 kcal/h の範囲内の負荷の場合、通常、FRP オープンタワーの方がコスト効率が高くなります。{6}}
- 設置場所の冬の周囲温度を確認してください。定期的に氷点近くまたは氷点下に下がるサイトでは、グリコールによる閉ループの恩恵を受け、オープンタワーの防寒手順を回避できます。{0}}
- タワーの価格だけでなく、総設置面積を比較してください。オープンタワーでプロセスループを保護するために専用のプレート熱交換器が必要な場合は、クローズドタワーの見積もりと比較する前に、その機器のコストとスペースを追加してください。
- リクエスト フィールドの-アセンブリとファクトリ-のアセンブリ オプション。大きなセルは通常、現場で組み立てられます。{0}容量を最終的に決定する前に、サプライヤーの設置チームとリードタイムを確認してください。
冷却塔を天津 LATINO から調達する理由
|
20+ 年の制作経験 -中国-シンガポールの天津エコシティ-に拠点を置く、社内の FRP 冷却塔製造と-専門の現場組立および設置チーム。 |
64の国と地域でビジネスを展開 英国、ドイツ、ポーランド、トルコ、UAE、マレーシア、インドネシア、日本、オーストラリア、インド、シンガポールが含まれます。 |
ワンストップ エンジニアリング サービス- 設備の供給だけでなく、スキームの設計、検査とテスト、建設/解体、継続的なメンテナンスと修理-。 |

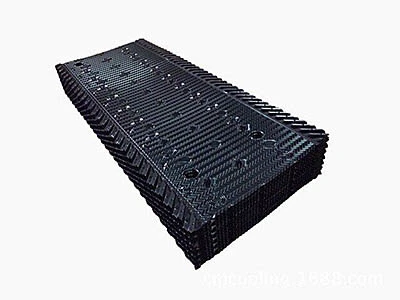

LATINO の冷却塔とコンポーネントは、石油化学、石油、電力、冶金、医薬品、ゴム産業にサービスを提供しています。実際の設置写真をご覧ください。場合セクション、または探索する冷却塔部品(充填、ドリフトエリミネーター、ファンスタック、ギアボックス) 交換コンポーネントのみが必要な場合。
よくある質問
閉回路冷却塔は、開回路冷却塔と別個の熱交換器を完全に置き換えることができますか?
-
ほとんどの場合、そうです。閉回路タワーは両方の機能を 1 つの密閉ユニットに組み合わせ、ポンプ配管、床面積、および開ループから固形物を捕集するプレート熱交換器で通常必要とされる清掃の手間を削減します。
LATINO の FRP オープン冷却塔はセルごとにどのような容量範囲をカバーしますか?
-
各誘導ドラフト向流セルの定格は 2,000,000～20,000,000 kcal/h、水流量は 400～4,000 立方メートル/時で、化学プラント、製油所、発電所、大規模 HVAC システムに適しています。-
開放冷却塔ではなく閉回路冷却塔を必要とするのはどの業界ですか?
-
高周波および中周波熱処理、焼き入れおよび電気めっきソリューション、ダイカストおよび射出成形用の大型金型冷却、-さらにモーター、ディーゼル エンジン、連続鋳造装置 - プロセス流体が外気に触れてはいけない場所。
FRP構造は従来のコンクリート冷却塔よりも優れていますか?
-
FRP 構造は、CTI 規格および ASTM E84 火炎伝播要件に認定された引抜成形されたグラスファイバー セクションを使用しており、コンクリート槽の上に設置されています。-完全に注がれたコンクリート塔と比較して、FRP 構造は建設が早く、腐食環境に対する耐性が優れています。-
LATINO は大容量の冷却塔を現場で設置できますか?{0}{1}
-
はい。事前に組み立てて出荷するのが難しい大型セルは、LATINO 独自の設置チームによって現場で組み立てられます。また、小型タワーの工場組み立てオプションも用意されています。-
オープンタワーとクローズタワーのどちらが荷物に適しているかわからないですか?
熱遮断義務 (kcal/h またはトン) と現場条件をお送りください - 当社のエンジニアがタワーのタイプと構成を無料で推奨します。
